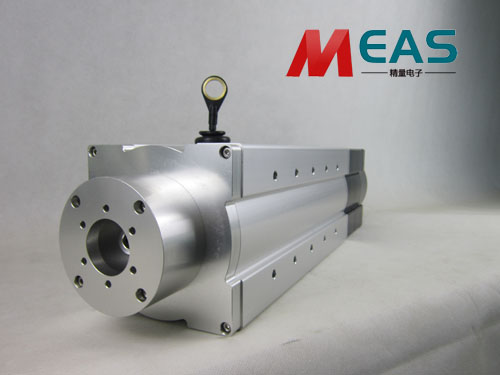

拉繩位移傳感器為了進行測量，將傳感器的本體安裝至固定表面并將不銹鋼拉繩連接至可移動物體， 物體在移動時，傳感器將產生與拉繩的線性延伸或速度成正比的電子信號，隨后，該信號將傳送至顯示器上、PLC 或數據采集系統中。為了維持拉繩拉力，將彈簧耦合至線軸。將線軸耦合至旋轉傳感器（編碼器或電位器）的軸。由于傳感器的拉繩沿著可移動的物體延伸，所以線軸和傳感器軸會旋轉。旋轉軸將產生與拉繩的線性延伸或速度成正比的電子信號。
借助拉繩位移傳感器輕松測量物體的移動和位置，位移傳感器可在幾分鐘內安裝完畢，可安裝于危險或狹小的區域且無需進行完美的平行校準。此外，拉線位移傳感器具有高度靈活性，小尺寸測量比，且其成本低于桿式或棒式測量設備。適用于工廠自動化、高科技機械設備、結構化和汽車測試、壓鑄或注射成型、液壓缸控制等各種應用。
|
