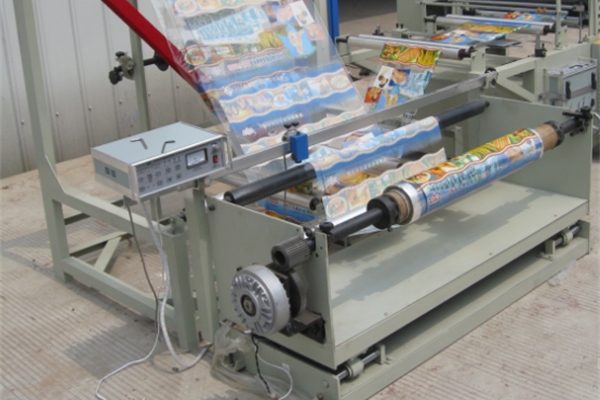

光電糾偏控制器為邊緣位置檢測裝置（EPC），是對薄型軟物料在傳送過程中水平方向位置偏移進行控制的系統，具有自動檢測、自動跟蹤、自動調整等功能。光電糾偏控制器的控制單元由單片機及大規模集成電路組成，內置EEPROM數據存儲器，可永久保存用戶的狀態設置，掉電不丟失數據；內置死機自恢復電路、EMI干擾抑制電路，系統可在較惡劣的環境工作；整個系統采用“模塊化”理念設計，便于用戶組成綜合控制系統。

       光電糾偏結構及工作原理：

        光電糾偏控制系統用光電開關檢測物料邊緣的位置，由同步電機驅動器、同步電機、絲杠、拖板等組成執行機構，完成對物料的牽引，修正物料運行時的偏差。

       光電糾偏控制器工作時， 由光電檢測開關檢測單邊或雙邊的位置，以拾取位置偏差信號。再將位置偏差信號進行邏輯運算，產生控制信號，用同步電機驅動機械執行機構（絲杠、拖板等），修正物料運行時的蛇型偏差，控制物料直線運動。在偏差方向上設置左、右限位開關，防止系統失控。

1.電機不轉：打開外殼檢查控制板接線柱，檢查電源和電機接線是否有誤，檢查電源保險，檢查面板控制按鈕是否設定正確；

2.光電頭不亮：檢查航空插連接線是否連接正常；

3.設定基準找不到：檢查材料對比色差，排除干擾因素。

        總之，光電糾偏可對如卷筒紙薄膜，無紡布，織布等卷材進行糾偏工作。可對各種卷材：如卷筒紙薄膜、金屬箔、無紡布、織布等卷材進行糾偏工作。該光電糾偏控制系統可用于輕工、紡織、印染、印刷等行業。
